奧博森牌SH-DYX-35智能消諧裝置

SH-DYX-35智能消諧裝置型6～35KV消諧器的直流電氣特性與傳統的RXQ及LXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發,進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC為基材；經大噸位的壓機壓制成高密度的、圓餅狀的坯體；在還原氣氛下；經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。

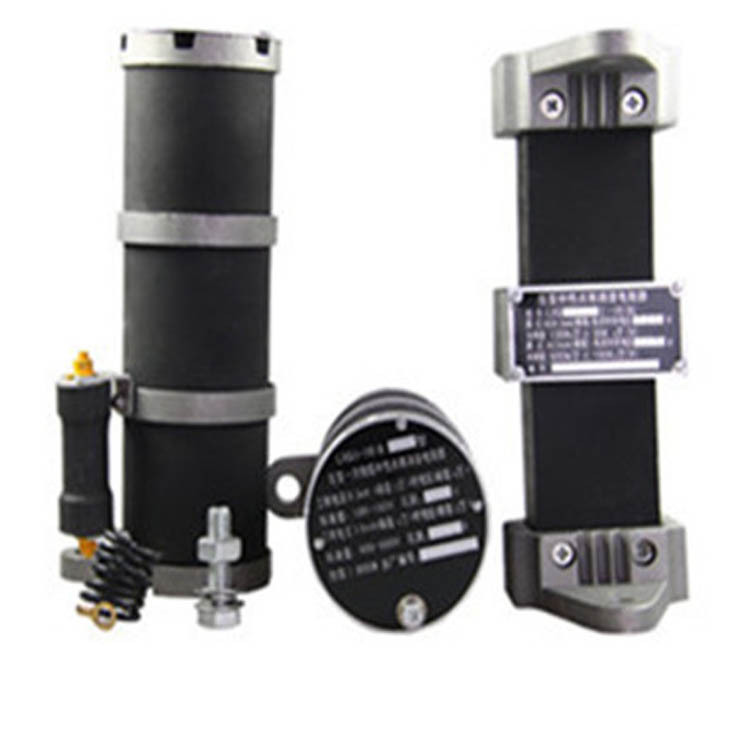

SH-DYX-35智能消諧裝置詳見實物圖：

同類型號：

JN-KSX196   電力微機多功能消諧裝置

JXQ-10      互感器消諧器

JY-2000     電壓互感器非線性電阻消諧阻尼器

KFXIIIA     非線性電阻消諧

KHWX-H      電阻消諧阻尼器

knx-002     消弧消諧控制器

knx-00210kv 電壓互感器中性點消諧器

ksx196-h    電壓互感器中性點消諧器

KYXQ        數字消諧器

LDB-MES98   微機測控裝置

LXQ(3)-35D  電站綜合保護裝置

LXQ(D)-10   綜合微機保護裝置

LXQ(III)-10 微機消弧消諧控制器

lxq-10      消諧控制器

lxq-10kv    微機消諧控制器

lxq-12      多功能消諧裝置

LXQ3-10     微機消諧器

lxq-35      饋電智能綜合保護裝置

LXQ-35KV-D  微機型消諧裝置

LXQⅢ(D)-35 非線性電阻消諧器

LXQII       電力諧振診斷消除裝置

lxqii-10    數字式微機消諧裝置

LXQII-35kV  微機綜合測控保護裝置

接線示意圖:

三個單相壓變（PT）時：
未接消諧器前，三個單相壓變高壓繞組尾（X?Y?Z）直接接地或是并聯成中性點（0）接地。
     接消諧器時，必須將直接接地的高壓繞組尾或（0）與地斷開。消諧器接在中性點（0）與地之間，（中性點不再直接接地）。

訂貨須知

(1) 消諧器在運輸、儲存、開箱過程中免受沖擊、碰撞。安裝使用前，應放在清潔干燥的房間內，不要受腐蝕性氣體或液體侵蝕。
(2) 在日常運行中，由于單相接地或負載不對稱等其它原因造成三相電壓不對稱，此時消諧器上有一定電壓，運行人員勿直接接觸。
(3) 消諧器串接于交流6～35kV非有效接地系統PT一次繞組中性點與地之間，在一個系統中接有多臺PT時，應每臺PT的三相高壓繞組中性點裝一臺消諧器，才能有效地限制弧光接地過電壓和消除鐵磁諧振。
(4) 用戶不得隨意拆開產品。
